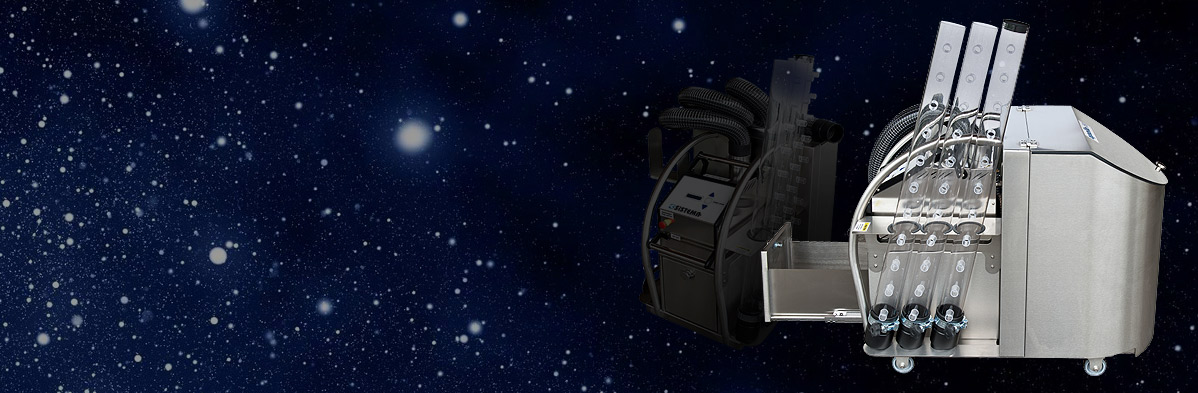

مولد الضباب APOLLO.32

نظام تصوير التدفقات APOLLO.32

  • ضباب فائق الكثافة القابل لضبطه
  • عدم وجود تلوث منطقة العمل
  • تصور بثلاثة أبعاد لجميع تدفقات الهواء
  • أفضل مولد في فئته على السوق

مولد الضباب APOLLO.32
لغرف وبوكسات وأماكن نظيفة

  • التركيب من الوحدات يسهل التشغيل
  • التحكم باستخدام لوحة اللمس أو التحكم عن بعد باستخدام حمالة المفاتيح
  • التنقل والنقل السهل

نظام تصوير التدفقات APOLLO.32

  • ضباب فائق الكثافة القابل لضبطه
  • عدم وجود تلوث منطقة العمل
  • تصور بثلاثة أبعاد لجميع تدفقات الهواء
  • أفضل مولد في فئته على السوق

مولد الضباب APOLLO.32
لغرف وبوكسات وأماكن نظيفة

  • التركيب من الوحدات يسهل التشغيل
  • التحكم باستخدام لوحة اللمس أو التحكم عن بعد باستخدام حمالة المفاتيح
  • التنقل والنقل السهل

الوصف العام



يستخدم مولد الضباب APOLLO.32 لتصور تدفقات الهواء في الغرف النظيفة والبوكسات المغلقة والمختبرات والغرف الطبية والأماكن المماثلة التي تتطلب المراقبة المماثلة. يستخدم هذا المولد تكنولوجيا خلط الأبخرة من الماء المحضر خصيصًا (عادةً الماء المقطر أو المنزوع المعادن) والنيتروجين السائل، ويسمح ذلك بالحصول على الضباب الأبيض الأكثر كثافة. يتم ضبط إنتاجية هذا النظام من قبل المشغل وتتراوح من 2 إلى 5 أمتار مكعب من ضباب كثيف في الدقيقة ودورة عمل كاملة تستغرق 75 دقيقة.
APOLLO.32 لا مثيل له في السوق لتوليد الضباب في إطار تقنية «الماء والنيتروجين السائل» ويتوافق تمامًا مع متطلبات ISO 14644-3. يسمح استخدام هذا الجهاز مع الفوهات الخاصة بإنشاء خرائط ثلاثية الأبعاد لحركة الهواء داخل الأماكن الضيقة.
لا يحتاج مولد الضباب إلى تنظيف خاص ولا يلوث بيئة حجم الاختبار.





مبدأ العمل



في مولد الضباب بالموجات فوق الصوتية APOLLO.32 يتم غليان الماء المحضر بعناصر كهرضغطية بالموجات فوق الصوتية، مما يؤدي إلى ظهور البخار البارد. لمنع ترسب الملح يوصى باستخدام الماء منزوع المعادن أو الماء المقطر. للحصول على النظافة المعقمة المثالية يمكن استخدام المياه الجاهزة للحقن الطبي.
يتم توجيه بخار الماء الناتج بالموجات فوق الصوتية إلى الغرفة مع النيتروجين السائل، حيث يتم خلط جزيئات الماء والنيتروجين. في الوقت نفسه لا يتم استخدام المراوح للتزويد بالبخار ويمر البخار بالجاذبية. يتم ربط جزيئات الماء مع جزيئات النيتروجين الكبيرة وتشكل ضبابًا كثيفًا للغاية ومرئيا بشكل جيد بالضغط المنخفض. جزيئات مثل هذا الضباب بحجم 2-3 ميكرون تظهر حركة الهواء بصورة جيدة وفي الوقت نفسه ليس لديها أي اضطرابات. للحصول على أداء أفضل وتصور أفضل للتدفقات يمكنك استخدام ملحقات إضافية مثل مصابيح LED الخاصة والفوهات الخاصة لمخرج المولد.



مجالات الإستخدام

  • التصور على نطاق واسع وكبير جدا في غرف نظيفة وفقا ل ISO 14644-3 الملحق B7
  • تصور مواقع تدفقات الغاز غير المرغوب فيها ومناطق الركود الهوائية
  • دعم مراقبة الإجراءات الصيدلانية بموجب UPS 797
  • دعم تصور تدفقات الهواء وفقا لل NSF 49 و UPS 800
  • دعم تصور تدفقات الهواء لتصنيع أشباه الموصلات
  • التحقق من التهوية في مكان العمل
  • دراسات توازن الهواء في صناعة الأدوية والغرف النظيفة
  • التحقيق في النقل الجوي حول المعدات التكنولوجية
  • تحسين وضع المعدات ومكان العمل
  • البحث عن مصدر غير متوقعة لتلوث بالغازات
  • تتبع تدفقات الهواء غير المرغوب فيها داخل غرف نظيفة
  • موازنة الضغط (للغرف النظيفة)
  • تدريب المشغلين



الفوائد

  • كثافة وسرعة توليد الضباب القابلة ضبطها
  •  الهيكل المكون من وحدات لتشغيل بسيط وصيانة بسيطة
  • التحكم عن بعد باستخدام حمالة مفاتيح لاسلكية للعمل خلف جدار مغلق أو خارج المنطقة
  • ون أي تلوث في منطقة العمل
  • لا يطلب تنظيف المولد بعد العمل
  • إمكانية نمذجة تدفق الهواء بثلاث أبعاد بالكثافة العالية من الضباب
  • ضغط منفذ منخفض جدا وعدم وجود الاضطراب
  • صغير الحجم، القابل للحمل، كيس للنقل
  • الفوهات الخاصة لزيادة مساحة التصور
  • مثالي للاستخدام في الأماكن المعقمة وصناديق العزل والغرف النظيفة
  • أفضل حجم الضباب وكثافته مقارنة بالمولدات الأخرى في السوق





البيانات التقنية APOLLO.32 (AP.32)

وقت الدورة ما يصل إلى 75 دقيقة
الانتاجية من 2 حتى 5 أمتار مكعبة في دقيقة
الحجم الاجمالي للضباب حوالى 410 متر مكعب في دورة واحدة
كثافة الضباب (مل/دقيقة)) ما يصل إلى 533 مل في دقيقة
طول تدفق التصور من 10 أمتار حتى 12 متر
نوع الضباب ضباب مفرط الكثافة على أساس «نيتروجين سائل + ماء»
فئة الغرفة النظيفة فئة من 1 إلى 10000
مجالات الإستخدام طب، أدوية، إلكترونيات دقيقة، طائرات ومركبات فضائية
أنواع الأماكن غرف نظيفة، أماكن معقمة، بوكسات، أماكن طبية
خزان الماء 4.80 لترات
خزان النيتروجين السائل 35 لتر
التحكم لوحة اللمس وحمالة المفاتيح اللاسلكية
النقل على دحاريج
وزن السائل نيتروجين سائل: 28.14 كجم، الماء: 4.8 كجمг
القدرة 220 VAC, 50/60 Hz, 15 A
القدرة الاختيارية 110 VAC, 50/60 Hz, 15 A
الأبعاد 1.095 مم x 540 مم x 766 مم
الوزن 77 كجم



الملحقات

  • أنبوب فوهة شفاف
    1300 x 80 مم (طول x ø)

  • موصل على شكل T لتوصيل خرطومين أو توصيل نظامين
    1300 x 80 مم (طول x ø)

  • خرطوم مرن طوله 5 أمتار
    (طول x ø: 5000 x 80 مم)

  • خرطوم مرن طوله 10 أمتار
    (طول x ø: 10000 x 80 مم)

  • صمام الخانق بمقبض للتحكم في نطاق 0-100% من تدفق الضباب الناتج

  • أنبوب التوصيل

  • فوهة منفث عرضها 250 مم لانشاء تدفق الضباب العريض

  • فوهة منفث عرضها 500 مم لانشاء تدفق الضباب العريض

  • موصل على شكل Y لتوصيل خرطومين أو توصيل نظامين

  • مصباح LED مع حجم بقعة قابل للتعديل وشبكات خاصة لإنشاء أنماط خطية خاصة

  • جهاز التحكم عن بعد (الراديو)
