الوصف العام للمولد
في العالم الحديث يتم استخدام التقنيات التي تتطلب مجالات عمل معقمة خاصة لعمليات معينة.
هذه الغرف النظيفة هي مناطق ذات تركيز متحكم فيه من الجسيمات العالقة في الهواء ودرجة الحرارة والرطوبة والضغط المعينة. وفقا للمعيار ISO 14644-3 الملحق B7 يتعين على مشغلي الغرف النظيفة أن يرصدوا الوضع الذي يخص بحركة الهواء بشكل دوري. وفقا للمعيار المذكور يتم التحكم عن طريق تصور تدفق الهواء عن طريق إدخال أو رش وبعد ذلك تتبع أصغر جزيئات الهباء الجوي التي شكلتها مولدات الضباب.

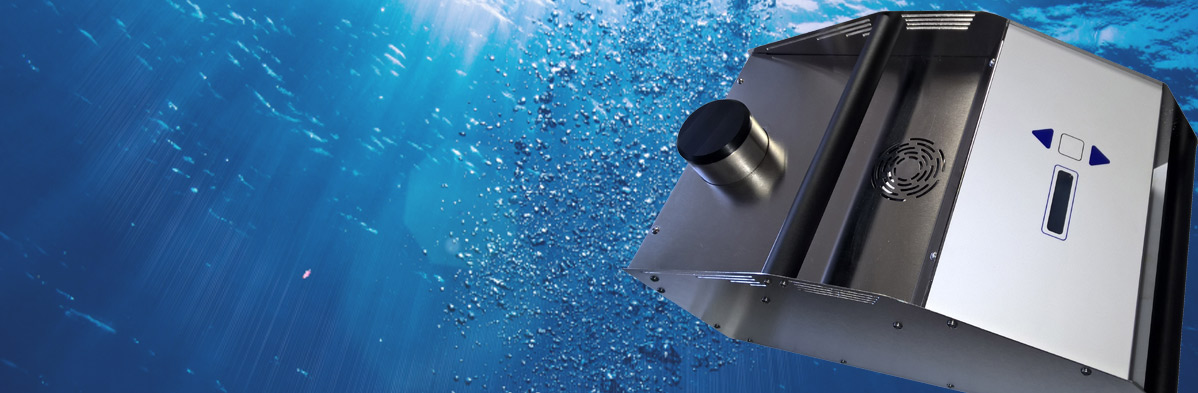

نظام توليد الضباب — مولد AFM35-NEO يستخدم وحدة عالية الأداء بالموجات فوق الصوتية مكونة من 35 عنصر كهرضغطية لإنشاء 1.25 متر مكعب من الضباب في الدقيقة. توفر كثافة مثل هذا الضباب تصوراً لتدفق الهواء على مسافة من 5 إلى 7 أمتار. يمكن استخدام مثل هذا المولد لدراسة حركة الكتل الهوائية في الغرف النظيفة والخزانات الطبية والصناديق المختومة والعوازل العازلة وأغطية الدخان والأماكن المماثلة.
نظام توليد الضباب AFM35-NEO هو مولد بالموجات فوق الصوتية ذو إنتاجية عالية والذي يتنافس بخصائص ضبابه (الكثافة، الخصائص البصرية) مع مولدات النيتروجين السائل، باستثناء نظام APOLLO.35. على عكس هذه الأنظمة، فإن AFM35-NEO، بأدائه العالي، يتطلب الماء فقط ولا يتطلب عنصرين – الماء والنيتروجين السائل.
الخصائص
- الضباب الكثيف الأبيض
- وقت الدورة – 80 دقيقة ومنها 50 دقيقة بالضباب الكثيف الأبيض
- حجم كافٍ للتقسيم إلى خرطومين في نفس الوقت
- رش ما يصل إلى 170 مل من الماء في الدقيقة بانشاء ما يصل إلى 1.25 متر مكعب من الضباب
- تصور التدفقات من 5 إلى 7 أمتار
- أعلى سرعة توليد ضباب لجميع المولدات بالموجات فوق الصوتية لغرف نظيفة في السوق
مجالات الإستخدام
- تصور وتتبع تدفق الهواء في غرف نظيفة
- دراسات نقل الجزيئات إلى الأدوات التكنولوجية
- تحسين وضع المعدات
- الكشف عن دخول جزيئات غير متوقعة ومصادر التلوث الغازي
- تتبع طرق دخول الهواء غرف نظيفة
- موازنة الضغط (للأماكن والغرف المانعة للتسرب
- تدريب المشغلين
الخصائص
- البدن والصهريج من الفولاذ المصقول والمقاوم للصدأ
- الأبعاد (طول X ارتفاع X عرض) 571 X 293 X 325 مم
- الوزن الصافي: 20 كجم
- سعة الصهريج: 10 لترات
- وقت الدورة: 80 دقيقة ومنها 50 دقيقة – بالضباب الكثيف الأبيض
- وحدة بالموجات فوق الصوتية من 35 عناصر كهرضغطية
- 0 – 100% تعديل شدة الضباب وكثافته
- مروحة صغيرةIP 68 24 فولط
- قطر فتحة الخروج للضباب – 80 مم
- عرض DOTMATRIX لحالة التشغيل وجميع الوظائف
- متابعة مستوى الملء باستخدام 3 مقاييس السعة
- وظيفة قياس درجة الحرارة
- مقياس الوقت
- وظيفية النظام ب 2 أو 3 وحدات الموجات فوق الصوتية لضمان عمل الجهاز اذا عطلت أي وحدة
- بدء التشغيل الالكتروني
- وظيفة التحكم الذاتي
- القدرة — 90 — 264 VAC، 47 … 63 HZ، 5 A عند 230 VAC، 3 A عند 115 VAC
- وظيفة العازلة في حالة وجود العمل غير مستقر لشبكة القدرة الكهربائية
- بخاخ طوله 650 مم وقطره 80 مم
- سبليتر على شكل Y يسمح بتقسيم أنبوب واحد إلى أنبوبين ما يسمح بالعمل في منطقتين في وقت واحد
- مجموعتان من الأنابيب المرنة (طول × Ø) 3.000 × 80 بمجموعة من التجهيزات
- موصل أنبوبي لاثنين من أنابيب منفصلة
- كابل الطاقة
- الضمان – 24 شهرا
- شهادة
- دليل المستخدم
